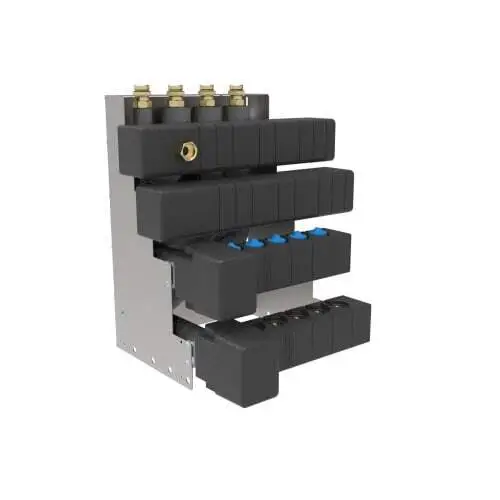

Wavin Calefa isolerat bottenmodul, högerutfört, 9/14 avgr.
Samlad lösning för tappvatten och golvvärme
Wavin Calefa isolerat högt bottenmodul är en monteringsenhet för fördelning av både tappvatten och golvvärme. Denna variant är högerutförd och levereras med 9 avgreningar för kallvatten, 6 avgreningar för varmvatten och 14 avgreningar för Comfia golvvärmekretsar.
Bottenmodulen levereras komplett med fördelarrör för golvvärme och tappvatten samt ¾" nipplar för anslutning till Calefa II. Tappvattenrören är tillverkade i 18 mm syrafast rostfritt stål, medan golvvärmerören är tillverkade i 18 mm rostfritt stål. Alla rör och fördelarrör är isolerade för att minska värmeförlusten.
Specifikationer:
Produkt: Calefa isolerat högt bottenmodul
Utförande: Högerutfört
Kallvatten: 9 avgreningar
Varmvatten: 6 avgreningar
Golvvärme: 14 Comfia golvvärmekretsar
Höjd: 725 mm
Bredd: 475 mm
Djup: 460 mm
Max. temperatur, golvvärme: 95 °C
Min. temperatur, golvvärme: 2 °C
Max. tryck, golvvärme: 10 bar
Max. temperatur, vatten: 95 °C
Max. tryck, vatten: 10 bar
Fördelar med Wavin ventilkona:
• Samlad installation: Fördelarrör för både tappvatten och golvvärme
• 14 golvvärmekretsar: Utformad för installationer med behov av flera golvvärmekretsar
• Högerutfört utförande: Anpassad för högerutförd installation
• Isolerad konstruktion: Rör och fördelarrör levereras isolerade
• Förmonterade fördelarrör: Ger en samlad och överskådlig installation
• Robusta material: Rostfritt stål används till både tappvatten- och golvvärmerör
Praktisk fördelning av vatten och värme
De förmonterade fördelarrören ser till att tappvattnet fördelas till de enskilda tappställena och att värmen leds till golvvärmekretsarna. Bottenmodulen är uppbyggd med två rader fördelarrör för golvvärmen för att minska platsbehovet.
Detta ingår
• Fördelarrör för golvvärme
• Fördelarrör för tappvatten
• ¾" nipplar för anslutning till Calefa II
• Isolering för rör och fördelarrör
Anpassad för Calefa-systemet
Bottenmodulen kan monteras direkt på väggen eller fästas på sockelstenen med det tillhörande sockelverktyget. Vid montering tillsammans med Convena eller Calefa II ska både enhet och bottenmodul väljas i samma höger- eller vänsterutförande.
