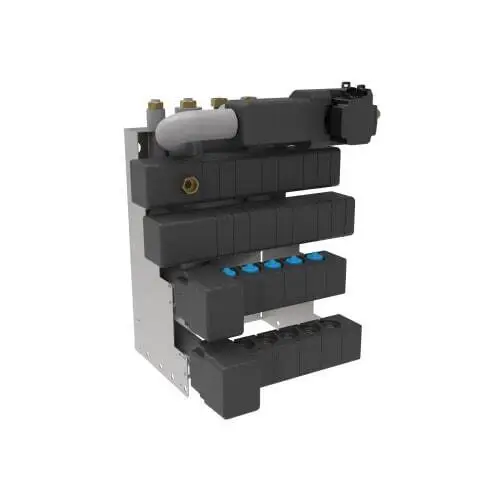

Wavin Calefa isolerad bottenmodul, shuntgr., högervänd, 9/8 avgr.

Samlad lösning för tappvatten och golvvärme med integrerad shunt

Wavin Calefa isolerad bottenmodul med shunt är en monteringsenhet för fördelning av både tappvatten och golvvärme. Denna variant är högervänd och levereras med 9 avgreningar till kallvatten, 6 avgreningar till varmvatten och 8 avgreningar till Comfia golvvärmekretsar.
Bottenmodulen levereras komplett med shunt, Grundfos UPM3 AUTO 15-70 cirkulationspump, fördelningsrör till golvvärme och tappvatten samt ¾" nipplar för anslutning till Calefa II. Tappvattenrören är utförda i 18 mm syrafast rostfritt stål, medan golvvärmerören är utförda i 18 mm rostfritt stål. Alla rör och fördelningsrör är isolerade för att begränsa värmeförlusten.

Specifikationer:
Produkt: Calefa isolerad bottenmodul med shunt
Utförande: Högervänd
Kallvatten: 9 avgreningar
Varmvatten: 6 avgreningar
Golvvärme: 8 Comfia golvvärmekretsar
Pump: Grundfos UPM3 AUTO 15-70
Höjd: 515 mm
Bredd: 550 mm
Djup: 390 mm
Max. temperatur, golvvärme: 95 °C
Min. temperatur, golvvärme: 2 °C
Max. tryck, golvvärme: 10 bar
Max. differenstryck: 0,8 bar
Min. differenstryck: 0,2 bar
Max. temperatur, vatten: 95 °C
Max. tryck, vatten: 10 bar

Fördelar med Wavin Calefa isolerad bottenmodul med shunt:
• Samlad installation: Fördelningsrör för både tappvatten och golvvärme
• Integrerad shunt: Levereras komplett med shunt och cirkulationspump
• 8 golvvärmekretsar: Avsedd för fördelning till 8 Comfia golvvärmekretsar
• Högervänd utförande: Anpassad för högervänd installation
• Isolerad uppbyggnad: Rör och fördelningsrör levereras isolerade
• Färdigmonterade fördelningsrör: Ger en samlad och överskådlig installation

Praktisk fördelning av vatten och värme
De färdigmonterade fördelningsrören ser till att fördela tappvatten till de enskilda tappställena samt värme till golvvärmekretsarna. Bottenmodulen är uppbyggd som en samlad monteringsenhet, där rör och fördelningsrör är isolerade och anpassade till Calefa-systemet.

Det här får du med
• Shunt
• Grundfos UPM3 AUTO 15-70 cirkulationspump
• Fördelningsrör till golvvärme
• Fördelningsrör till tappvatten
• ¾" nipplar för anslutning till Calefa II
• Isolering till rör och fördelningsrör

Anpassad för Wavin Calefa-systemet
Bottenmodulen kan monteras direkt på väggen eller fästas på sockelstenen med hjälp av det tillhörande sockelverktyget. Vid montering tillsammans med Calefa II ska både enhet och bottenmodul väljas i samma höger- eller vänstervända utförande.
